Dwc Plastik PE PVC HDPE Boru Ekstrüzyon Hattı Tek Çift Duvar Oluklu Boru

Dwc Plastik PE HDPE PVC Tek Çift Duvar Oluklu Boru Ekstrüzyon Üretim Hattı Makinesi Yapımı

Detaylı teknik bilgi

1.0 Tek Vidalı Ekstruder SJ-120/33

Vida yapısı: Plastikleştirme kalitesini ve çıktısını büyük ölçüde artıran karıştırma bölümlü spiral bariyer tipi vida;PEPP gibi malzemelerin yüksek verimli ekstrüzyonu için özellikle uygundur ve çok çeşitli malzeme uyarlanabilirliğine sahiptir;

Namlu yapısı: Parçalı, asimetrik oluklu namlu tasarımı, besleme girişi, besleme bölümünün taşıma verimliliğini büyük ölçüde artıran otomatik sıcaklık kontrollü bir su soğutma sistemine sahiptir;

Şanzıman: Şanzıman dikey bir yapıya sahiptir, soğutma yöntemi, sirkülasyonlu bir su soğutma sistemi ile sirkülasyonlu yağ soğutmaya zorlanır.Yüksek tork, düşük gürültü, sert dişli yüzey dişlisi, dişli taşlama işlemi, ağır hizmet tipi baskı yatağı;

Otomatik besleyici, kurutucu: Malzeme sıkıntısı alarm fonksiyonlu otomatik besleyici endüktif tasarımı.Kurutucu, tüm paslanmaz çelik astarlı entegre bir kurutma ve depolama, otomatik sıcaklık kontrolü ve akıllı ekran tasarımı benimser;

Sıcaklık kontrolü: İthal PLC kontrol sistemi, çift PID parametreli sıcaklık kontrolü, sıcaklık kontrol doğruluğu ±1℃;

Teknik parametre

--Vida sertliği HV>740

-- Namlu sertliği HV> 940

--Malzeme 38CrMoALA, nitrürleme işlemi

-- Namlu nitrürleme derinliği 0.4～0.7mm

--Vida nitrürleme derinliği 0,3～0,6 mm

-- Namlu besleme bölümü Su soğutmalı zorla beslemeli oluklu namlu

--Vida çapı 120mm

--L: D 33:1

Isıtma Soğutma

--Varil ısıtma bölgesi 7 bölge × 5kw

-- Varil soğutma 7 bölge × 0.37kw

--Varil ısıtma gücü 37.59kw

Sürme

--AC motor 315kw

--İnvertör ABB

--Şanzıman Sert dişli yüzeyi

--Dişli malzemesi 20CrMnTi,

--Dişli tipi helisel dişli

besleme - Kurutucu sistem

--Otomatik vakum besleme makinesi 1 adet

--Otomatik hazne kurutucu 1 adet

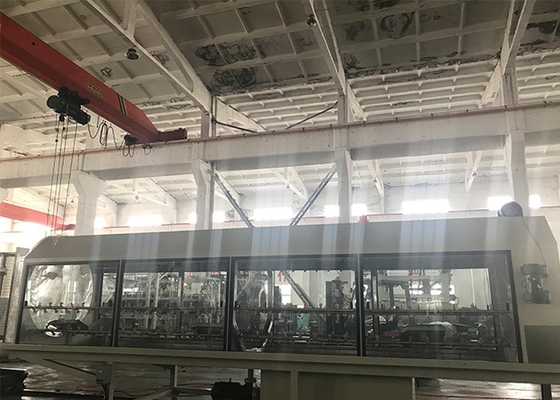

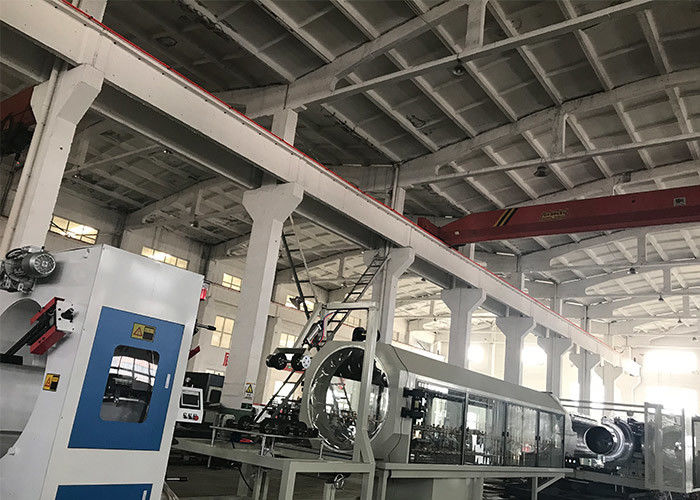

PE HDPE PVC Tek Çift Duvar Oluklu Boru Ekstrüzyon Üretim Hattı Makinesi Fotoğrafı
