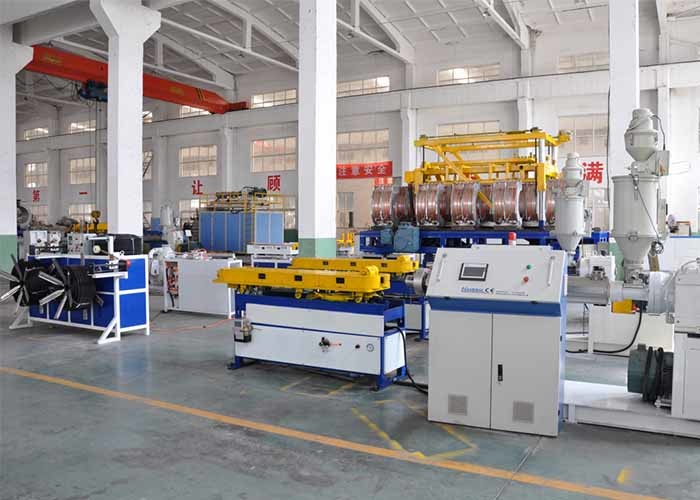

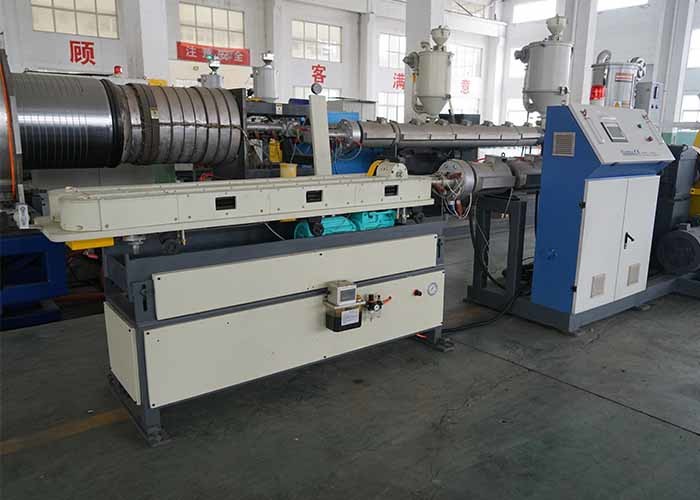

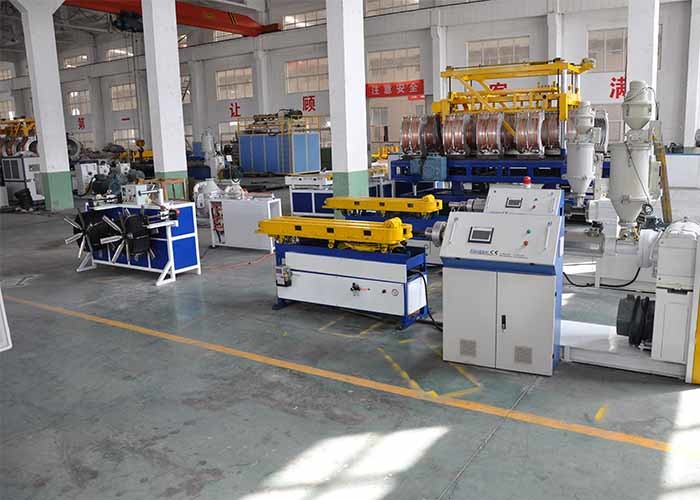

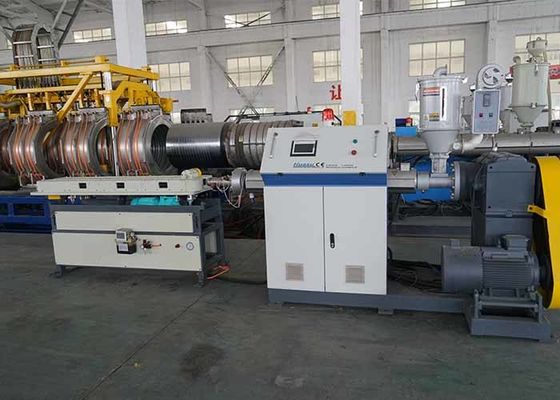

OD 23mm 22kw 80kg / H Tek Duvar Oluklu Boru Hattı
| Menşe yeri | Çin |
|---|---|
| Marka adı | SD HUASU |
| Sertifika | CE, ISO9001:2008, UL, QS, GMP |
| Model numarası | SBG 63H |
| Min sipariş miktarı | 1 Takım |
| Ambalaj bilgileri | Standart paket |
| Teslim süresi | 30 iş günü |
| Ödeme koşulları | / T |
| Yetenek temini | 50 set / ay |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Boru çapı | Kimlik 16-50 mm | Extruder | SJ 65/30 |
|---|---|---|---|
| Max. Maks. output çıktı | 80kg / saat | alternatif akım motoru | 22 KW |
| Çevirici | ABB | Besleme sistemi | Oto |
| Toplam güç | 25KW | ||
| Vurgulamak | 80kg / H Oluklu Boru Hattı,22kw Oluklu Boru Hattı,OD 23mm Oluklu Boru Hattı |
||
Ürün Açıklaması
80kg / H Çıkış Yüksek Hızlı Tek Duvar Oluklu Boru Hattı SBG-50 22kw Motor
Genel bilgi
- Müşteriden özel istek:
- Uzmanlık:
- Ürün:% s:
- Uygulama: Elektriksel davranış, Su tahliyesi
- Boru uzunluğu: müşterinin talebine göre
- Önerilen hammadde:
- Boru listesi ve basınç derecesi:
| HAYIR. | İç Çap (mm) | Dış Çap (mm) | Açıklama |
| 1 | 16 | ||
| 2 | 23 |
Çevre Durumu
| yer | Atölye |
| Güç kaynağı | Tehlikeli alan yok, Güç kesintisi alanı yok |
| Nem derecesi | ≤% 95 |
| Sıcaklık | 0-36 ℃ |
Çalışma koşulu
| Güç | 380V / 3 fazlı / 50HZ |
| Toplam güç | 25kw |
| Soğutma suyu | Suyu geri dönüştürmek.≤20 ℃, ≥0.3Mpa, ～ 0.5T / saat |
| Sıkıştırılmış hava | 0.3m3 / dak, ＞ 0.5Mpa |
| Çizgi Boyutu | 6.5 milyon/1,5 m / 1,5 m |
Ana Teknik Performans
| Ekstrüder | Motor | Azami çıkış | Not |
| SJ55 / 30 | 22kw | 80kg / saat |
1. Çıkış kapasitesi, malzemelere ve çalışma koşullarına göre değişir.
2. Hat hızı: Kalınlığa, boru ayağına ve çalışma durumuna göre.
3. Çalışma yönü: Sağdan Sola.
4. Çizginin rengi: HUASU standart rengi.
5. Hattın teknik özelliklerini geliştirme hakkı kalır, gelecekte herhangi bir değişiklik olması durumunda müşteri bilgilendirilmez.
Ekipman Yapılandırması
| Hayır. | İsim & Model | Miktar | |
| 1.0 | Tek Vidalı Ekstruder SJ-55/30 | 1 takım | |
| 2.0 | Kalıplar | kalıp kafası ve kalıp bloğu (16mm, 23mm) | 2 takım |
| 3.0 | Şekillendirme Makinesi | 1 takım | |
| 4.0 | Sarma makinesi | 1 takım | |
| 5.0 | PLC Kontrol Sistemi | 1 takım | |
Ayrıntılı teknik bilgi
1.0 Tek-Vidalı Ekstruder SJ-55 /30
- Vida sertliği HV> 740
- Namlu HV'nin namlu sertliği> 940
--Malzeme 38CrMoAlA nitrürleme işlemi
Namlu nitrürleme derinliği 0,5-0,7 mm
- Vida nitrürleme derinliği 0.4-0.6mm
- Vida çapı 55mm
--L: D 30: 1
Isıtma Soğutma
- Namlu ısıtma bölgesi 3 bölge × 4kw
- Namlu soğutma bölgesi 3 bölge × 0.06kw
- Kalıp kafa ısıtma bölgesi 2 bölge
Sürme
- Sürücü gücü 22kw
--Frekans Dönüşümü Hitachi, japonya
- Tekerlek Kutusu sert dişli yüzeyi
2.0 Kalıplar
2.1 Ölmek Kafa
- Spesifikasyon φ16, φ23mm
--Malzeme 40Cr
- Isıtma döngüsü Paslanmaz çelik
2.2 Kalıp Blokları
- Spesifikasyon φ16, φ23mm
- 70 çift say
- Kalıp Blok Toplam Uzunluğu 70 × 56.55 = 4071.6mm
--Soğutma tipi Su soğutma
3.0 Şekillendirme Makinesi
--Template soğutma tabanı su soğutma
- Şablon Malzemesi dökme demir işlemi
- İletim Tipi parça iletimi
- Kalıp kapama uzunluğu 1310mm
- Yavaşlama Kutusu sonsuz tekerlek, sonsuz tekerlek yavaşlama kutusu 1 set
Dişli çark yavaşlama kutusu 1 set
--Maks.Hız 21 m / dak
--Drive Power 3kw motor Frekans Dönüşümü
--Meter Sayma Türü etkisi
4.0 Otomatik Sarma makinesi
- Sürüş Tork motoru
- Sarma plakası iç220 * dış600 * genişlik260mm
--Maks.uzunluk 50m / r
5.0 PLC Kontrol sistemi
- Elektrikli parçalar Siemens kullanır
--PLC Siemens
