Gaz / Su Temini Boru Ekstrüzyon Hattı PE / HDPE Boru Kaynak Makinesi

PE Gaz / Su Temini Boru Ekstrüzyon Hattı Açıklaması:

Çap Kapsamı: Φ20mm-Φ1200mm
HDPE / MDPE gaz ve su borusu üretim hattını kendimiz tasarlayıp geliştiriyoruz. Bu boru üretim hattı, özel yapısı, yüksek dereceli otomasyon, kolay kullanım, sürekli üretim istikrarlı ve güvenilir ve benzeri gibi birçok özelliğe sahiptir. Ayrıca, PE, PP, PPR, PERT, ABS vb. Yüksek hızda ekstrüzyon için de geçerlidir. Bu üretim hattının öne çıkan özellikleri, sadece uluslararası standartlara uygun saf PE boru üretmek değil, aynı zamanda tel takviyesini de üretebilmesidir. kompozit plastik boru. Bu boru ile üretilen Plastik Borular, mükemmel sertlik, esneklik, yüksek mekanik mukavemet, çevresel stres çatlaklarının direncine, sürünme deformasyonuna, ısı bağlantısına ve benzerlerine sahiptir. Şehir gaz borusu ve dış mekan su borusu için ilk tercih haline gelmiştir.
Şarj işleminden istiflemeye kadar olan tüm üretim hattı, yüksek güvenilirlik, kolay kullanım ve bakım gerektiren PLC tarafından otomatik olarak kontrol edilecektir. Bu ekstrüzyon hattı ile, çelik tel, cam elyafı ve polyester elyaf gibi bir katman veya çok tabakalı yüksek mukavemetli tel, boru çalışma basıncını 4 MPA'ya arttırmak için mevcut saf PE borularını sarabilir.

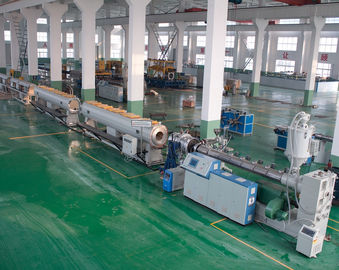

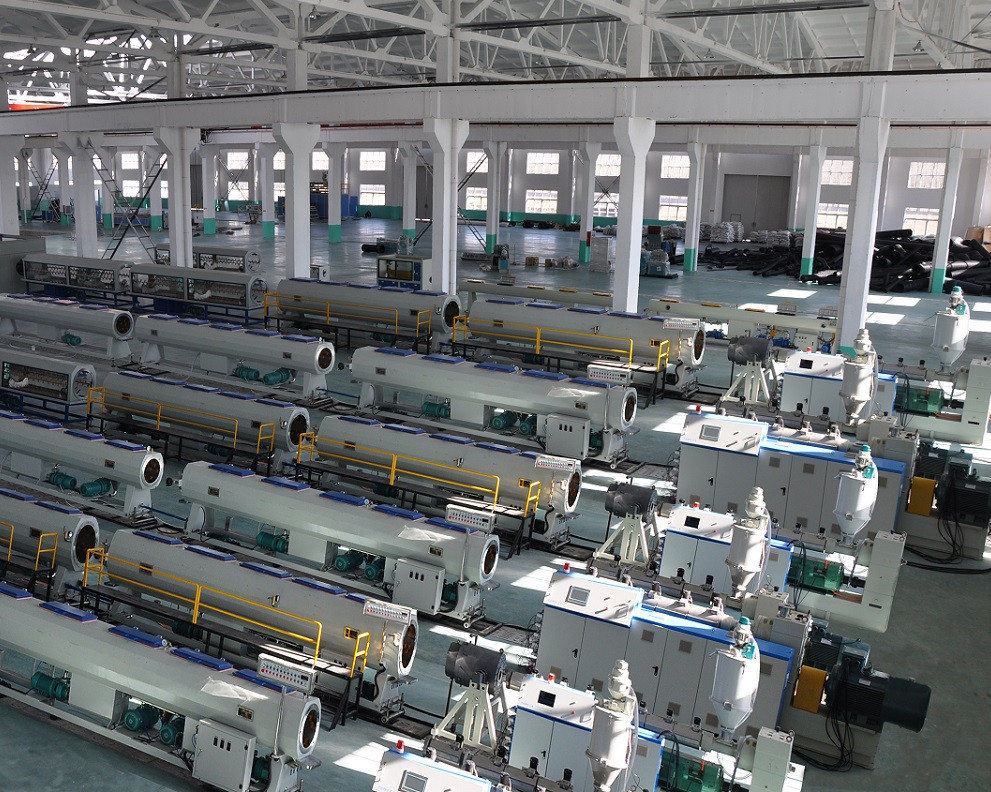

HDPE / MDPE boru ekstrüzyon hattı esas olarak tek vidalı ekstruder, kalıplar, vakum kalibrasyonlu su deposu, sprey su soğutma tankı, çekmeli makine, kesme makinesi ve devirme braketini içerir.
Extruder:

HDPE / MDPE boru ekstrüzyon hattı, tek vidalı ekstrüderin yüksek hız ve verimliliğini benimser. Vida, bariyer ünitesine, özel malzeme karıştırma bileşenlerine ve yeni namlu oluklarına sahiptir. Ekstruder düşük gürültü fanı, seramik ısıtma halkası, yüksek hızlı sabit dişli redüktörü, tam otomatik vakum yükleyici ile donatılmıştır. Bu konfigürasyon iyi plastikleşme ve karıştırma etkisi sağlar. Aynı zamanda yüksek hız, istikrarlı üretim ve mükemmel çıktı sağlar.
Boru İşaretleme Hattı:

Birleştirilmiş ekstrüzyon kalıbı boyunca tek vidalı ekstrüder SJ30 / 25 ile ekstrüde edilir.
Kafa Die:

Kalıp kafasının malzemesi yüksek kalitede 40Cr'dir. Dünyadaki en gelişmiş spiral veya kafes kalıp kafasıdır, bu da üretim sürecinde sabit ekstrüzyon sağlar. PE malzemenin performansını karşılamak ve yüksek hızda kalın duvar boru üretirken boru çapının ve yuvarlaklığın kararlılığını sağlamak için su filmi yağlama ve su (veya yağ) sirkülasyon soğutmayı benimsiyoruz.

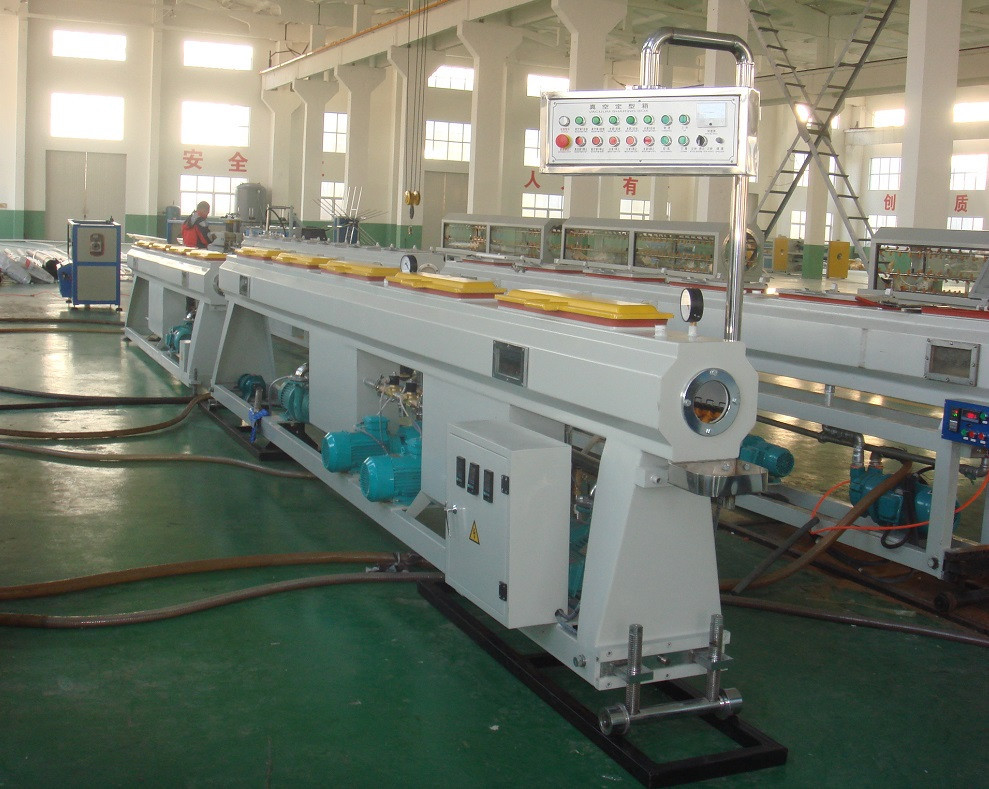

Vakum Kalibre Su Tankı:

Vücut, yüksek sertlik ve kaliteli paslanmaz çelik levhadan yapılmıştır. Gelişmiş su sirkülasyonu ve yüksek basınçlı soğutma sistemi, vakum ayar ekipmanı ve doğru su sıcaklığı ve su seviyesi otomatik kontrol sistemine sahiptir. Doğru bronz kalibrasyon manşonu, soğutma hızını ve kalıplama borusunu sağlar. Üç boyutlu ayarlanabilir yukarı & aşağı ve sol ve sağ olabilir.
Su Püskürtme Soğutma Tankı:

Gövde paslanmaz çelikten imal edilmiştir ve duktrap şeffaf yumuşak PVC perdelidir. Paslanmaz çelik şamandıra, su seviyesini ve elektrik kontrollerini su sıcaklığını ayarlar. Meme malzemesi ABS mühendislik plastiğidir. Makinenin çerçevesi yukarı ve aşağı ayarlanabilir. Tankta silindir var.
Çekiş Makinesi:

Borunun farklı çap ve duvar kalınlığına göre iki parça, üç yol, dört palet, beş palet ve altı palet çekme makinesi sunabiliriz. Frekans dönüşümünü benimser. Her çekiş şasisi, her parçanın aynı anda hareket etmesini sağlayan zincir ile transfer edilir. Pnömatik ve mekanik kombinasyonlu sıkıştırmadır. Rulman, kurulum hatasını etkili bir şekilde azaltabilen özel bir yapıya sahiptir.
Kesme makinesi:

Otomatik tozsuz kesim makinesidir. Pürüzsüz kesim bölümü, senkron frekans dönüştürme sürücüsü, yüksek doğruluk ve düşük gürültü. Büyük çaplı boru tam otomatik planet kesme makinesini kullanır. Tüm üretim hattı ile senkronizasyon. Bıçak yeri ve kesme derinliği için esneklik ayarı, kesme makinesinin güvenilirliğini garanti eder.
Kontrol sistemi:

Akıllı kontrol sistemi olan SIEMENS PLC kontrol sistemini sunabiliriz. Ayrıca SIEMENS elektrikli parçaları, Omron sıcaklık kontrol cihazı kullanan sıradan kontrol sistemi sunabiliriz. Akıllı kontrol işlemi daha basit hale getirir.

Ana teknik parametre:

model	Çap (Mm)	Extruder	hız (M / dakika)	Max.Output (kg / s)	Toplam güç (kw)	boyut L x G x Y
SRQG-63	Ø20-Ø63mm	SJ-65 x 30	1,5-12	120	65	30 × 2.2 × 2.5 m
SRQG-110	Ø20-Ø110mm	SJ-90 x 30	2-12	220	110	32 × 2,2 × 2,6 m
SRQG-160	Ø63-Ø160mm	SJ-90 x 30	1,3-6	300	150	32 × 2,2 × 2,8 m
SRQG-250	Ø75-Ø250mm	SJ-90 x 33	0,7-4	400	200	40 × 2.2 × 3 m
SRQG-315	Ø110-Ø315mm	SJ-90 x 33	0,5-3,5	400	200	40 × 2.2 × 3 m
SRQG-400	Ø160-Ø400mm	SJ-120 x 30	0,3-2,4	550	280	42 × 2.2 × 3 m
SRQG-500	Ø200-Ø500mm	SJ-120 x 30	0,3-1,9	700	360	42 × 2,3 × 3,5 m
SRQG-630	Ø315-Ø630mm	SJ-120 x 33	0,2-0,7	800	450	50 × 2,3 × 3,5 m
SRQG-800	Ø400-Ø800mm	SJ-120 x 33	0,1-0,6	1100	560	50 × 2.5 × 4 m
SRQG-1200	Ø630-Ø1200mm	SJ-150 x 33	0,05-0,5	1300	720	65 x 3 x 4.5m
