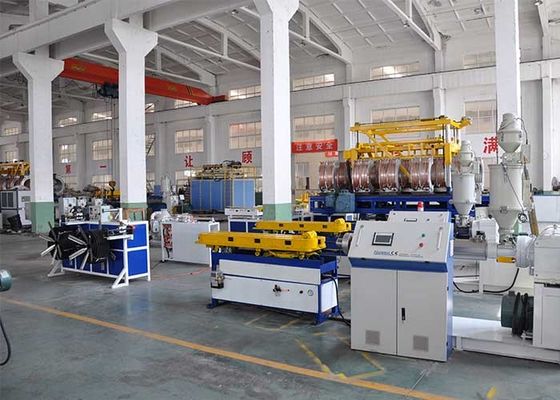

50mm 63mm Tek Cidarlı Oluklu Boru Üretim Hattı Tek Vidalı

50mm 63mm Tek Cidarlı Oluklu Boru Üretim Hattı Tek Vidalı



Özellik



● Boyutlandırma bileziği alüminyum alaşımdan yapılmıştır ve yüzeyi aşınmaya karşı dayanıklıdır.Tüp dalga formu özel yazılım programı ile hesaplanarak aynı ağırlıkta halka rijitliği elde edilebilir.
● Soğutma suyu hem şekillendirme hem de dönüş bölümlerinde enjekte edilir (piyasadaki bu tür modeller hava soğutmalı ve susuzdur).
● Kalıplama makinesi, borunun yerinden çıkmasını etkili bir şekilde azaltmak için özel bir yapıya sahiptir (patent korumalı).
● Kalıplama makinesi, yukarı doğru bükülmeyi etkili bir şekilde engelleyen ve modülün deforme olmayacağını garanti eden (patent korumalı) özel bir yapıya sahiptir.



Üretim Hattı Listesi

Numara.	Ad ve Model		Miktar
01	Tek Vidalı Ekstruder SJ90x30		1 takım
02	kalıplar	50 mm pafta kafası kalıp bloğu	7 takım
		63 mm pafta kafası kalıp bloğu
		75 mm pafta kafası kalıp bloğu
		90 mm pafta kafası kalıp bloğu
		110 mm pafta kafası kalıp bloğu
		160 mm pafta kafası kalıp bloğu
		200 mm pafta kafası kalıp bloğu
03	Şekillendirme Makinesi SBCJ-200		1 takım
04	Kesme Makinası STG-200		1 takım
05	Devrilen Braket		1 takım
06	PLC Kontrol Sistemi		1 takım

detaylı teknik bilgi

1.0 Tek Vidalı Ekstruder SJ90x30

--Namlu vidası Vidanın sertliği HV>740

--Malzeme 38CrMoAlA Namlu sertliği HV>940

--Nitrürleme işlemi

-- Namlu nitrürleme derinliği 0.4--0.7mm

--Vida nitrürleme derinliği 0.3-0.6mm

--Vida çapı 90mm

--L:D 30︰1

Isıtma Soğutma

--Varil ısıtma bölgesi 5 bölge x 4.5kw

--Varil soğutma bölgesi 5 bölge x 0.18kw

--Varil ısıtma gücü 23kw

Sürme

--AC Motor 150—1500 rpm 75kw

--DönüştürücüFuji

--Wheel Box vites sürüşü

-- Dişli Malzemesi 20CrMnTi

--Dişli Tipi Helisel Dişli

--Maks.Çıkış 260kg/saat

1.1 Otomatik Besleme Sistemi

-- Otomatik Kurutucu 1 adet

--Malzeme Otomatik Yükleyici 1 adet

2.0 Kalıplar

2.1 Pafta Kafası

--Özellikler: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

-- Kalıp Yapısı Spirali

--Malzeme 40 Cr nitrasyon ve su verme

2.2 Kalıp Bloğu

--Malzeme Yüksek kaliteli alüminyum alaşımı

--Miktar 35 çift

-- Soğutma tipi Hava soğutma

3.0 Şekillendirme Makinesi SBCJ-200

--Modül zincir uzunluğu 4620 mm

--Modül miktarı 35 çift (Alüminyum kalıp)

-- İnvertör 1 adet

--Üst ve alt faz içi tahrik motoru 3.7kw

-- Soğutma modu Hava Soğutma

--Modül soğutma kanallarının basıncı 1.8MPa

--Merkezi yükseklik (mm) 1050mm (ayarlanabilir)

--Modül Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

--Auto—yağlama sistemi 1 takım

-- Soğutma suyu sıcaklığı 8-20 ℃

--Maks.Su tüketimi 1,5 cum/h

--Maks.Yatay ayar ±50 mm

--Maks.Dikey ayar 100 mm

--Makinenin ağırlığı 3000kg

4.0 Kesme Makinası STG-200

--Boru çapı kimliği Φ50-Φ200mm

--Silindirle "Yarım" kelepçenin sıkıştırılması

-- Sıkma Pnömatik

--Sabit boyda kesim: Şekillendirme makinesi boru boyunu sayar ve kesim emrini verir.

5.0 Devrilen Braket

--Uzunluk 6000mm

6.0 PLC Kontrolüsistem

--Sıcaklık kontrolü

--Kontaktör (Siemens)

--İngilizce Menü

--İnsan makine arayüzü 10.4 1 takım (Siemens)

--Yeni nesil PLC sistemi 1 takım (Siemens)

--Dokunmatik ekran, insan-makine diyalogu
