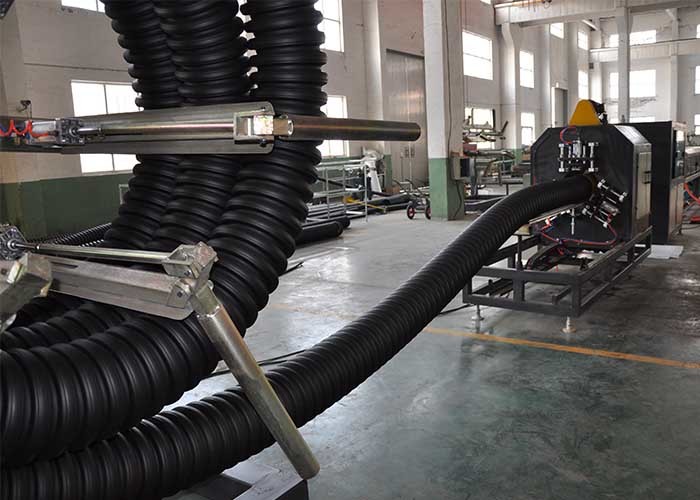

200mm Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı

200mm Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı

  • 200mm Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı
  • 200mm Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı
  • 200mm Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı
200mm Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı
Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: SD Huasu Brand
Sertifika: CE, ISO9001:2008, UL, QS, GMP
Model numarası: PE tek cidarlı oluklu boru ekstrüzyon hattı
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Ambalaj bilgileri: Standart paket
Teslim süresi: 30 iş günü
Ödeme koşulları: / T
Yetenek temini: 50 set / ay
İletişim
Detaylı ürün tanımı
Kalıplar: Kalıp kafası, kalıp blokları, su kovanı Extruder: SJ 90/33
L / D: 33/1 Varil Isıtma: 5 bölge x 4.5kw
Namlu soğutma: 5 bölge x 0.18kw Motor: 150-1500 rpm 75kw
Vurgulamak:

200mm Kablo Koruma Boru Ekstrüzyon Hattı

,

Oluklu Boru Ekstrüzyon Hattı

,

PLC PE Boru Ekstrüzyon Hattı

Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı 50mm-200mm, SJ90 / 33 Ekstruder ile



Üretim Hattı Listesi

Hayır. İsim & Model Miktar
01 Tek Vidalı Ekstruder SJ90x30 1 takım
02 Kalıplar 50mm kalıp kafası kalıp bloğu 7 takım
63mm kalıp kafası kalıp bloğu
75mm kalıp kafası kalıp bloğu
90mm kalıp kafası kalıp bloğu
110 mm kalıp kafası kalıp bloğu
160mm kalıp kafası kalıp bloğu
200mm kalıp kafası kalıp bloğu
03 Şekillendirme Makinesi SBCJ-200 1 takım
04 Kesim Makinesi STG-200 1 takım
05 Devirme Braketi 1 takım
06 PLC Kontrol Sistemi 1 takım

Ayrıntılı teknik bilgiler

1.0 Tek Vidalı Ekstruder SJ90x30

- Namlu vida Vida sertliği HV> 740

--Malzeme 38CrMoAlA Namlu Sertliği HV> 940

- Nitrürleme işlemi

- Namlu nitrürleme derinliği 0,4-0,7 mm

- Vida nitrürleme derinliği 0,3-0,6 mm

- Vida çapı 90mm

--L: D 30︰1

Isıtma Soğutma

- Namlu ısıtma bölgesi 5 bölge x 4.5kw

Namlu soğutma bölgesi 5 bölge x 0.18kw

- Varil ısıtma gücü 23kw

Sürme

--AC Motor 150—1500 rpm 75kw

--Dönüştürücü Fuji

- Tekerlek Kutusu dişli sürüşü

- Dişli Malzemesi 20CrMnTi

- Dişli Tipi Helis Dişli

- Maks.Çıkış 260kg / saat

1.1 Otomatik Besleme Sistemi

- Otomatik Kurutucu 1 adet

--Malzeme Otomatik Yükleyici 1 adet

2.0 Kalıplar

2.1 Die Kafası

- Spesifikasyon: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm

--Die Yapısı Spirali

--Malzeme 40 Cr nitrürleme ve söndürme

2.2 Kalıp Bkilit

- Malzeme Yüksek kaliteli alüminyum alaşım

--Miktar 35 çift

--Soğutma tipi Hava soğutma

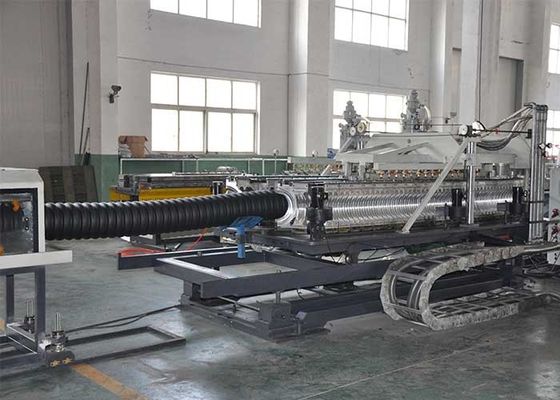

3.0 Şekillendirme Makinesi SBCJ-200

- Modül zincirinin uzunluğu 4620 mm

- Modülün miktarı 35 çift (Alüminyum kalıp)

- İnvertör 1 adet

- Üst ve alt faz içi tahrik motoru 3.7kw

--Soğutma modu Hava Soğutma

- Modül soğutma kanallarının basıncı 1.8MPa

- Merkezi yükseklik (mm) 1050mm (ayarlanabilir)

--Modül Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm

- Otomatik - yağlama sistemi 1 set

--Soğutma suyu sıcaklığı 8-20 ℃

- Maks.Su tüketimi 1.5 cum / h

- Maks.Yatay ayar ± 50 mm

- Maks.Dikey ayar 100 mm

- Makinenin ağırlığı 3000kg

4.0 Kesim Makinesi STG-200

--Boru çapı kimliği Φ50-Φ200mm

- "Yarım" kelepçenin silindir ile sıkıştırılması

- Sıkıştırma Pnömatik

- Sabit uzunlukta kesme: Şekillendirme makinesi boru uzunluğunu sayar ve kesme sırasını verir.

5.0 Devirme Braketi

- Uzunluk 6000mm

6.0 PLC Kontrol System

--Sıcaklık kontrolü

- Kontaktör (Siemens)

- İngilizce Menü

--İnsan makine arayüzü 10.4 1set (Siemens)

- Yeni nesil PLC sistemi 1set (Siemens)

- Dokunmatik ekran, insan-makine diyaloğu

200mm Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı 0200mm Oluklu Kablo Koruma Borusu Ekstrüzyon Hattı 1
