Menşe yeri: | Çin |
Marka adı: | SD Huasu Brand |
Sertifika: | CE, ISO9001:2008, UL, QS, GMP |
Model numarası: | SD HUASU |
Min sipariş miktarı: | 1 Takım |
---|---|
Ambalaj bilgileri: | Standart paket |
Teslim süresi: | 30 iş günü |
Ödeme koşulları: | / T |
Yetenek temini: | 50 set / ay |
tek vidalı ekstruder: | SJ30 × 25 | Kalıplar: | 1 Takım |
---|---|---|---|
Vakum kalibrasyonu su soğutma tankı: | SGZL-63 | Sprey su tankı: | SGPL-63 |
Çekme Makinesi: | SDQ - 63 | Kesme makinesi: | SGQG-63 |
Vurgulamak: | Dişli HDPE Boru Ekstrüzyon Hattı,20mm HDPE Boru Ekstrüzyon Hattı,220kg / H HDPE Boru Ekstrüzyon Hattı |
Genel bilgi
Çap (mm) | 20 | 25 | 32 | 40 | 50 | 63 |
Basınç derecesi |
yer | Atölye |
Güç kaynağı | Tehlikeli alan yok, Güç kesintisi alanı yok |
Nem derecesi | ≤% 95 |
Sıcaklık | 0-36 ℃ |
Güç | 380 V x 50 Hz x 3 Faz (müşteri ihtiyacına göre) |
Toplam güç | 140kw, enerji tüketimi yaklaşık 85kw |
Soğutma suyu | Suyu geri dönüştürmek.≤20 ℃, ≥0.3Mpa, ~ 15M³ / saat |
Sıkıştırılmış hava | 0.3m3 / dak, > 1.2Mpa |
Anahat boyutu | 42 m × 2,2 m × 2,5 m |
Ekstrüder | Motor | Maks. Alan sayısıÇıktı | Not |
SJ65 / 33 | 75kw | 220kg / saat | Boru için ekstrüzyon |
SJ30 / 25 | 2,2kw | 10kg / saat | Mark için ekstrüzyon |
1. Çıkış kapasitesi malzemelere ve çalışma koşullarına göre değişir.
2. Hat hızı: Kalınlığa, boru standardına ve çalışma durumuna göre.
3. Çalışma yönü: Sağdan Sola.
4. Çizginin rengi: HUASU standart rengi.
5. Hattın teknik özelliklerini geliştirme hakkı kalır, gelecekte herhangi bir değişiklik olması durumunda müşteriye bilgi verilmeyecektir.
Ayrıntılı teknik bilgiler
Hayır | İsim Soyisim | Modeli | Miktar | Açıklama |
1.0 | Tek vidalı ekstruder | SJ65 × 33 | 1 takım | Boru için ekstrüzyon |
Tek vidalı ekstruder | SJ30 × 25 | 1 takım | Mark için ekstrüzyon | |
2.0 | Kalıplar | 1 takım | ||
3.0
|
Vakum kalibrasyonu su soğutma tankı | SGZL-63 | 1 takım | 3000 mm |
Vakum kalibrasyonu su soğutma tankı | SGZL-63 | 1 takım | 6000 mm | |
4.0 | Sprey su tankı | SGPL-63 | 2 takım | |
5.0 | Çekme makinesi | SDQ - 63 | 1 takım | |
6.0 | Kesme makinesi | SGQG-63 | 1 takım | |
7.0 | Döndürme braketi | 1 takım | ||
8.0 | Kontrol sistemi | 1 takım |
1.1 Tek Vidalı Ekstruder SJ30 × 25
- Vida sertliği HV> 740
- Namlu HV'nin namlu sertliği> 940
--Malzeme 38CrMoALA, nitrasyon işleme
Namlu nitrürleme derinliği 0,5 ~ 0,7 mm
- Vida nitrürleme derinliği 0,4 ~ 0,6 mm
- Su soğutmalı zorunlu besleme ile yarıklı namlu
- Vida çapı 30mm
--L: D 25: 1
Isıtma Soğutma
- Namlu ısıtma bölgesi 3 bölge × 1kw
- Namlu gücü 3kw
Sürme
--AC Motor 2.2kw
--Reducer Planet sikloid redüktör
--Hopper malzemesi Paslanmaz çelik hazne
2.0 Kalıplar
- Spesifikasyon Φ20-63mm
- Yapı Spiral bölünmüş yapı tasarımı
--Malzeme 40 Cr Dövme ve temperleme işlemi
- Isıtma yöntemi Paslanmaz çelik ısıtma halkası
- Isıtma gücü 12kw
2.1 Ölmek/Çekirdek/ Haşıl manşonu
- Su filmi boyutlandırma manşonu
--Malzeme bakır
- Spesifikasyon Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

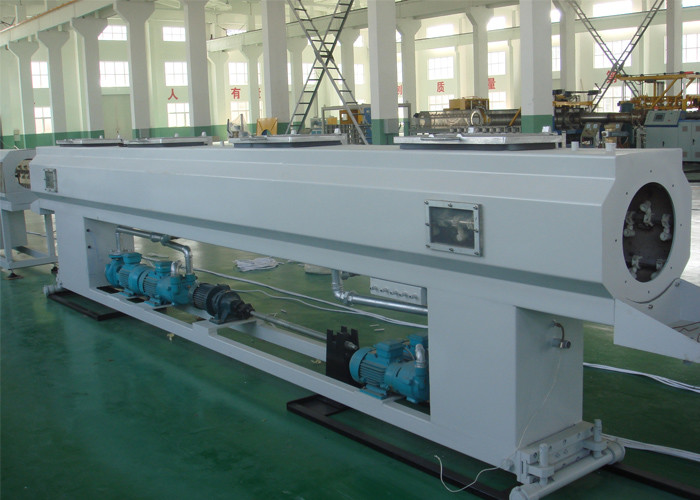

3.0 Vakum kalibrasyon water cooling SGZL-63
- Uygulanabilir boru aralığı Φ20-63mm
- Kabine malzemesi paslanmaz çelik levha sprey boya
- Vakum kutusu uzunluğu 3000mm
--Vakum pompası 3KW
- Su pompası 2.2KW
--Maksimum vakum -0.06MPa
- Paslanmaz çelik filtre
- Sprey borusu 4 adet paslanmaz çelik
- Meme ABS
- Su sıcaklığı ve su seviyesi otomatik kontrol sistemi
- Elektrik kontrol kutusu asılı tip
- Üç boyutlu ayarlanabilir kabin
- İleri ve geri motor 0.75KW hareket
- Yükseklik, yatay manuel kontrol
- Kutunun ön ve arka hareket mesafesi 900mm
- Kutunun sol ve sağ ayar mesafesi ± 50mm
- Kutunun yukarı ve aşağı ayar mesafesi ± 50mm
- Boyama ile zemin raylı kare çelik boru
3.1 Vakum kalibrasyonu su soğutma SGZL-63
- Uygulanabilir boru aralığı Φ20-63mm
- Kabine malzemesi paslanmaz çelik levha sprey boya
- Vakum kutusu uzunluğu 6000mm
--Vakum pompası 4KW
- Su pompası 4KW
--Maksimum vakum -0.06MPa
- Paslanmaz çelik filtre
- Sprey borusu 4 adet paslanmaz çelik
- Meme ABS
- Su sıcaklığı ve su seviyesi otomatik kontrol sistemi
- Elektrik kontrol kutusu asılı tip
- Kabin yüksekliği soldan sağa ayarlanabilir
- Kutunun yukarı ve aşağı ayar mesafesi ± 50mm
4.0 Sprey su tankı SGPL-63
- Tank gövdesi paslanmaz çelik
- Su pompası 4KW
- Uzunluk 6000mm
- Püskürtme borusu 4 adet paslanmaz çelik
- Meme ABS
--Yükseklik ayarlanabilir
- Kutunun yukarı ve aşağı ayar mesafesi ± 50mm

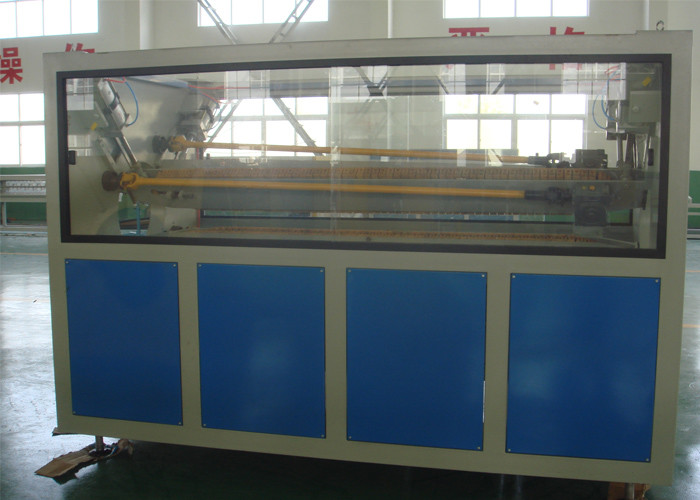

5.0 Çekme makinesi SDQ-63
- İki pedrails yazın
- Kauçuk blok malzemesi yumuşak elastik V-şekilli kauçuk blok
- Sıkıştırma tüpü formu pnömatik
- Sıkıştırma borusu uzunluğu 2200mm
- Motor gücü 3kw frekans dönüştürme hız ayarı
--Hava açma gerilimi (maks.).3KN
--Hauling hızı 3-30m / dak

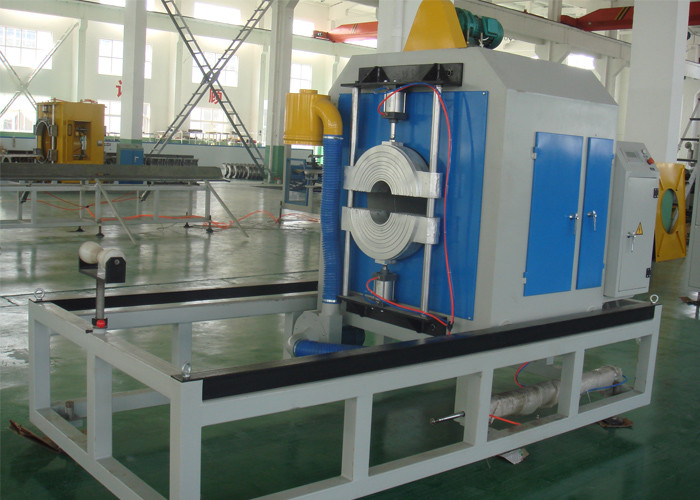

6.0 Kesme makinesi SGQG-63
- Uygulama aralığı Φ20 ~ Φ63mm
- Sıkıştırma yöntemi Pnömatik sıkıştırma
- Bıçak malzemesi alaşımlı bıçak
- Kesme formu dairesel kesim
- Çalışma doğrusal hızı 0,3-5 M / dak
- Etkili strok uzunluğu 1500mm
- Devrim motor gücü 1.1kw
7.0 Döndürme braketi STF-6000
- Boşaltma borusu uzunluğu 6000mm
--Flap malzemesi paslanmaz çelik parlatma
- Pnömatik kontrol, sabit uzunlukta otomatik devrilme
8.0 Kontrol sistemi
- sıcaklık kontrolü Omron
- İnvertör ABB
- Kontaktör Siemens
