Menşe yeri: | Çin |
Marka adı: | SD HUASU |
Sertifika: | ISO |
Model numarası: | SBG 250 |
Min sipariş miktarı: | 1 Takım |
---|---|
Ambalaj bilgileri: | Standart paket |
Teslim süresi: | 30 iş günü |
Ödeme koşulları: | / T |
Yetenek temini: | 50 set / ay |
Boru çapı: | Dış Çap 90-315 mm | Extruder: | SJ 90/30 |
---|---|---|---|
Çıktı: | 120-260kg / saat | alternatif akım motoru: | 75KW |
Çevirici: | ABB | Besleme sistemi: | Oto |
Toplam güç: | 120 kW | ||
Vurgulamak: | 260kg / H Oluklu Boru Şekillendirme Makinesi,Tek Duvar Boru Şekillendirme Makinesi,120kw Oluklu Boru Şekillendirme Makinesi |

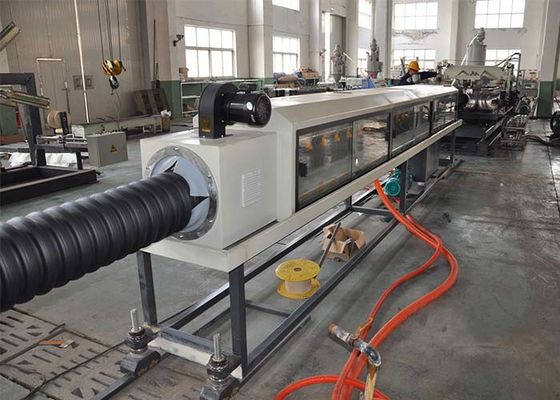

Oluklu boru şekillendirme makinesi var kapalı yapı ve Vakumla şekillendirme de sağlayabiliriz.Şekillendirme kalıbı, kapalı ve entegre bir tünelde ileri geri hareket eder.Şekillendirme tüneli sandviç tasarımdır ve suyu soğutarak kalıbı zorla soğutur. Kalıplama şeridi karbür çelikten yapılmıştır, bu nedenle korozyona dayanıklıdır.
Tek duvarlı oluklu boru makinesi Shandong Huasu tarafından geliştirildi.Yüksek hızlı kalıplama, hatta oluk, pürüzsüz iç ve dış boru duvarı sağlayan ürünlerin su sirkülasyonu ve hava soğutmasını gerçekleştirmek için modülleri ve şablonları çalıştırmak için dişliler kullanır.Bu korige borular özellikle telli kanal borularında kullanılmaktadır.
Tek cidarlı oluklu boru, otomatik tel, elektrikli iplik geçiren borular, takım tezgahı devresi, lamba ve fenerler teli koruyucu boruları, klima tüpleri ve çamaşır makinesi vb.
Hayır. | İsim & Model | Miktar | |
01 | Tek Vidalı Ekstruder SJ90x30 | 1 takım | |
02 | Kalıplar | 50mm kalıp kafası kalıp bloğu | 7 takım |
63mm kalıp kafası kalıp bloğu | |||
75mm kalıp kafası kalıp bloğu | |||
90mm kalıp kafası kalıp bloğu | |||
110 mm kalıp kafası kalıp bloğu | |||
160mm kalıp kafası kalıp bloğu | |||
200mm kalıp kafası kalıp bloğu | |||
03 | Şekillendirme Makinesi SBCJ-200 | 1 takım | |
04 | Kesim Makinesi STG-200 | 1 takım | |
05 | Devirme Braketi | 1 takım | |
06 | PLC Kontrol Sistemi | 1 takım |

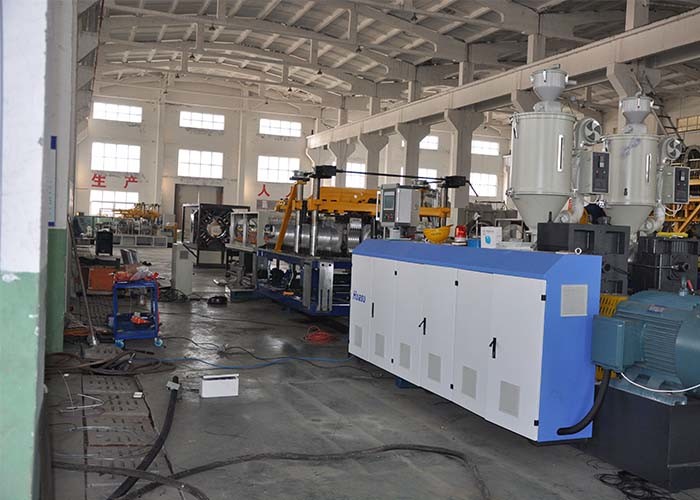

1.0 Tek Vidalı Ekstruder SJ90x30
- Namlu vida HV vida sertliği> 740
--Malzeme 38CrMoAlA Namlu Sertliği HV> 940
- Nitrürleme işlemi
Varil nitrürleme derinliği 0,4-0,7 mm
- Vida nitrürleme derinliği 0,3-0,6 mm
- Vida çapı 90mm
--L: D 30︰1
Isıtma Soğutma
- Namlu ısıtma bölgesi 5 bölge x 4.5kw
Namlu soğutma bölgesi 5 bölge x 0.18kw
- Varil ısıtma gücü 23kw
Sürme
--AC Motor 150—1500 rpm 75kw
--Dönüştürücü Fuji
- Tekerlek Kutusu dişli sürüşü
- Dişli Malzemesi 20CrMnTi
- Dişli Tipi Helis Dişli
--Maks.Çıkış 260kg / saat
1.1 Otomatik Besleme Sistemi
- Otomatik Kurutucu 1 adet
--Material Auto-Loader 1 adet

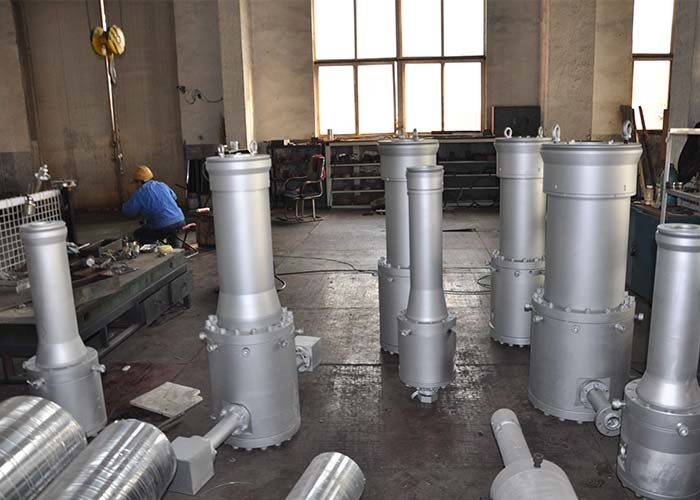

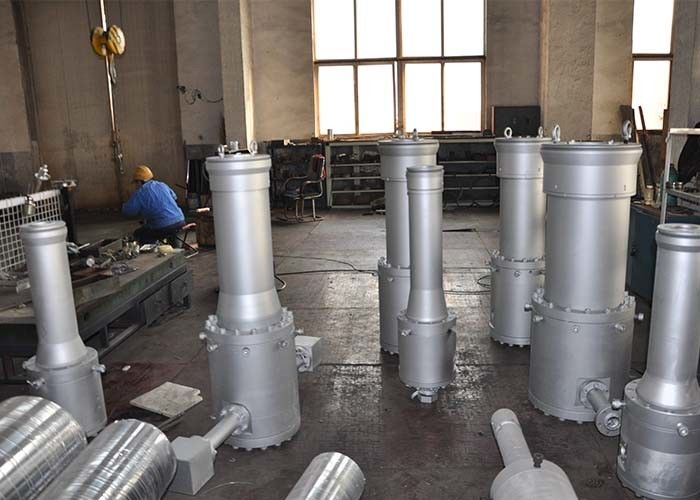

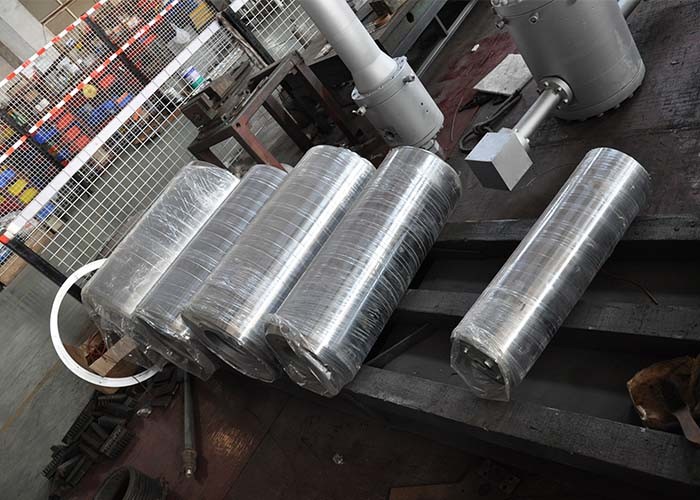

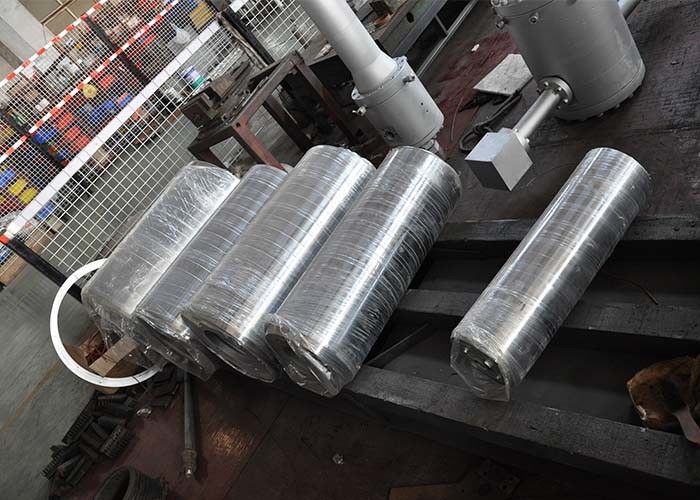

2.0 Kalıplar
2.1 Die Kafası
- Spesifikasyon: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200mm
--Die Yapısı Spirali
--Malzeme 40 Cr nitrürleme ve söndürme
2.2 Kalıp Bkilit
- Malzeme Yüksek kaliteli alüminyum alaşım
--Miktar 35 çift
--Soğutma tipi Hava soğutma

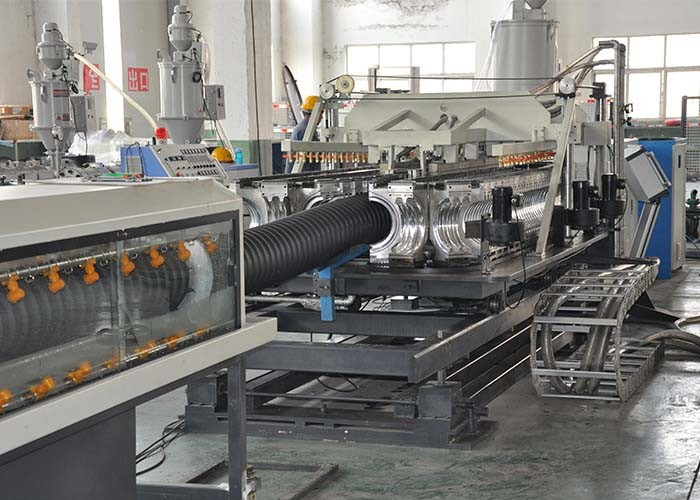

3.0 Şekillendirme Makinesi SBCJ-200
- Modül zincirinin uzunluğu 4620 mm
- 35 çift modül miktarı (Alüminyum kalıp)
- İnvertör 1 adet
- Üst ve alt faz içi tahrik motoru 3.7kw
--Soğutma modu Hava Soğutma
- Modül soğutma kanallarının basıncı 1.8MPa
- Orta yükseklik (mm) 1050 mm (ayarlanabilir)
--Modül Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 mm
- Otomatik - yağlama sistemi 1 set
--Soğutma suyu sıcaklığı 8-20 ℃
--Maks.Su tüketimi 1.5 cum / h
--Maks.Yatay ayar ± 50 mm
--Maks.Dikey ayar 100 mm
- Makine ağırlığı 3000kg
4.0 Kesim Makinesi STG-200
--Boru çapı kimliği Φ50-Φ200mm
- "Yarım" kelepçenin silindir ile sıkıştırılması
- Sıkıştırma Pnömatik
- Sabit uzunlukta kesme: Şekillendirme makinesi boru uzunluğunu sayar ve kesme sırasını verir.
5.0 Devirme Braketi
- Uzunluk 6000mm
6.0 PLC Kontrol System
--Sıcaklık kontrolü
- Kontaktör (Siemens)
--İngilizce Menü
--İnsan makine arayüzü 10.4 1set (Siemens)
- Yeni nesil PLC sistemi 1set (Siemens)
- Dokunmatik ekran, insan-makine diyaloğu
